水道水圧起伏式防水板
アクアシャッター
レバーをひねるだけなので女性やお年寄りでも簡単起立。
水道水圧を利用した、停電時でも起伏する防水板。

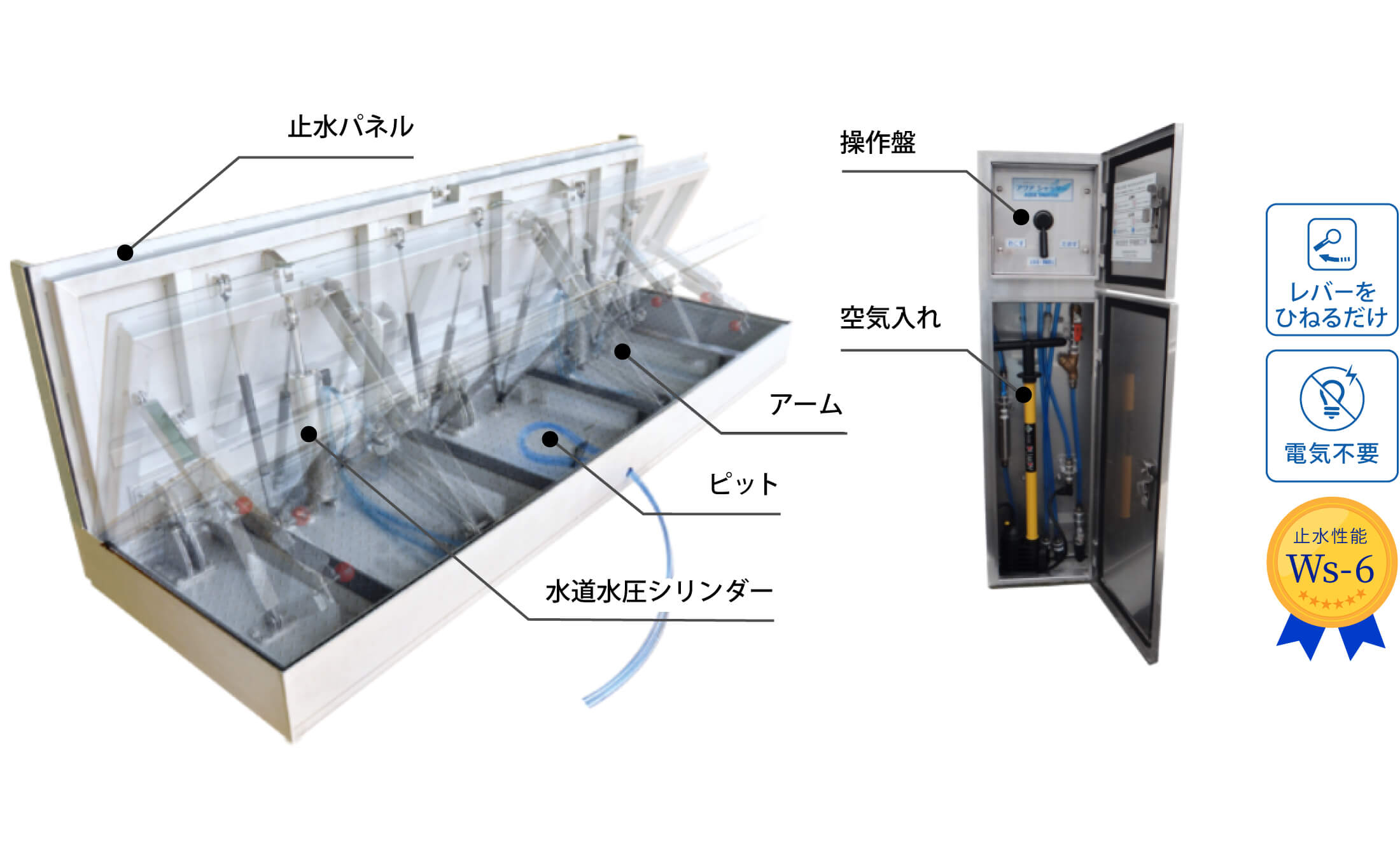

![](/upload/save/page/a7e4ecb648574da44b0e4ab0663eac93.jpg)
参考図
![](/upload/save/page/7d560570a7cf0c61aa2162aec4e91786.jpg)
標準仕様
材質 | 止水パネル:SUS304 ピット部 :SUS304 戸当 :SUS304 表面仕上げ:SUS304縞鋼板、SUS304ポルカプレート、石貼り シリンダー:SUS304 止水ゴム :EPDM |
---|---|
標準適用範囲 | 開口:1,000~10,000mm 高さ:400~1,000mm |
漏水量 | 0.001㎥ / h・㎡以下 (JIS A 4716 Ws-6相当) |
通過耐荷重 | 軽歩行 |
駆動方式 | 水道水圧シリンダー式 (断水時は「自転車の空気入れ」にて起立可能) |
ピット深さ | 150mm |
標準水道水圧 | 0.2MPa以上 |
動作原理
起立
![](/upload/save/page/e1132a30819198b93146f6444a1b66a8.png)
01レバーを「おこす」の方に回す
![](/upload/save/page/552e9b0fc425fea6b3176af8a8aa28c4.png)

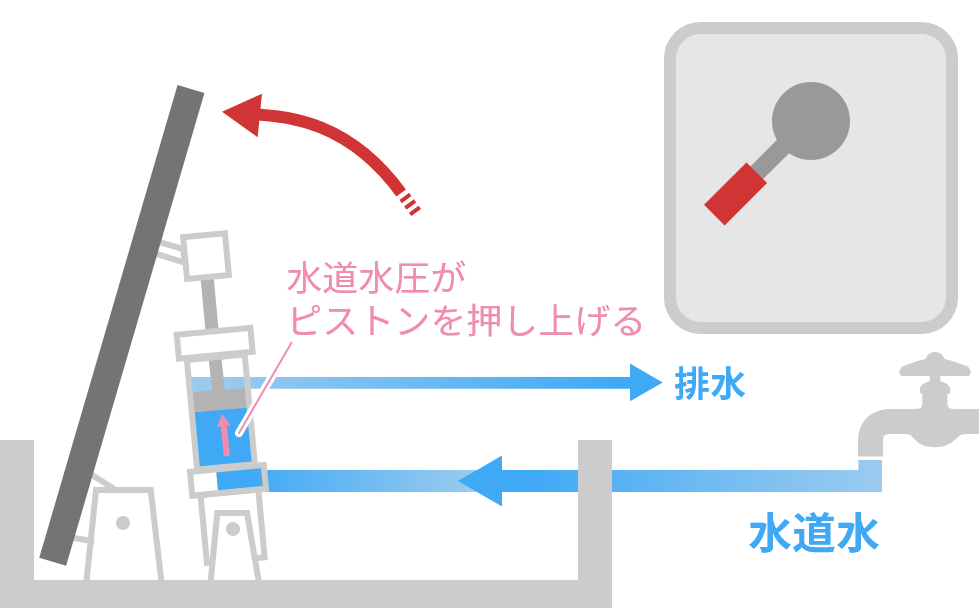

02水道水がシリンダーへ送られると、その水圧によりシリンダー内のピストンが押し上げられ、止水パネルが起立する
押された側に残っているシリンダー内の水は、排水パイプを通じて排水されます。
使用する水量(=排水される水量)は、最小型のシリンダーで約500cc。例えば、幅10.0m・高さ0.5mのアクアシャッターが消費する水量は起立操作1回当たり、約5リットルです。
使用する水量(=排水される水量)は、最小型のシリンダーで約500cc。例えば、幅10.0m・高さ0.5mのアクアシャッターが消費する水量は起立操作1回当たり、約5リットルです。
倒伏
![](/upload/save/page/221e5e0e70662a4b082aaea636ead917.png)

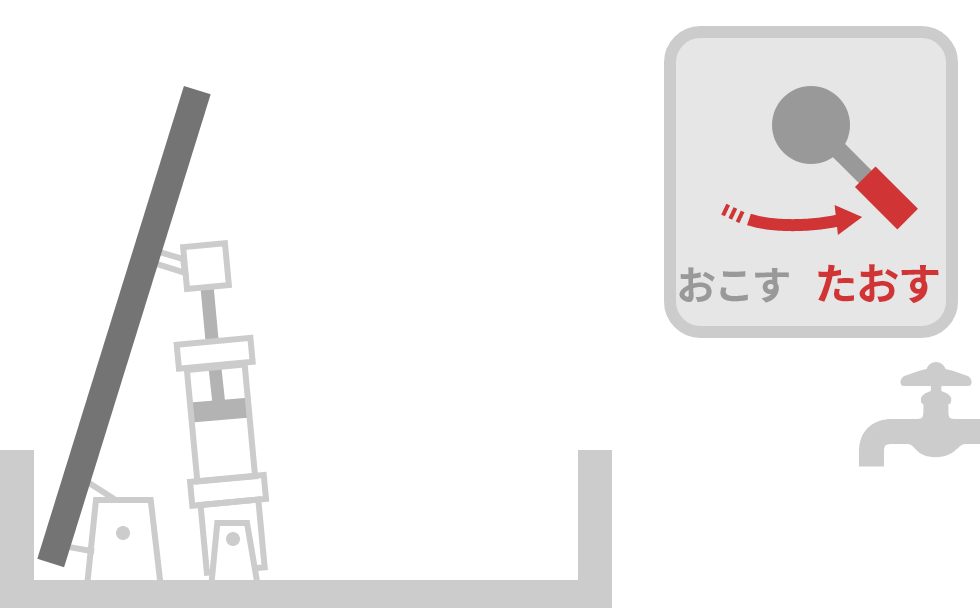

01レバーを「たおす」の方に回す
![](/upload/save/page/6d9cfe8753e2263769410dcbcec2adca.png)
02水道水がシリンダーへ送られると、その水圧によりシリンダ ー内のピストンが押し上げられ、止水パネルが倒伏する
押された側に残っているシリンダー内の水は、排水パイプを通じて排水されます。
使用する水量(=排水される水量)は、最小型のシリンダーで約500cc。例えば、幅10.0m・高さ0.5mのアクアシャッターが消費する水量は倒伏操作1回当たり、約5リットルです。
使用する水量(=排水される水量)は、最小型のシリンダーで約500cc。例えば、幅10.0m・高さ0.5mのアクアシャッターが消費する水量は倒伏操作1回当たり、約5リットルです。
お客さまのケースに合わせ、都度設計提案いたします
